TSC型動態無功補償裝置

瀏覽次數:

裝置概述
       TSC(Thyristor—Switched Capacitor)是基于無觸點開關投切電容器的配電系統補償設備,它的主要特征就是補償變化負載的無功需求,而且沒有機械動作部分,可以按需要頻繁投切,不會向系統注入諧波。有人稱之為自適應伏安補償器(Adaptive Var Compensator),也有人稱它為軟開關電容器(Soft Switching Capacitor),國內則一直稱之為晶閘管投切電容器(TSC)。

工作原理

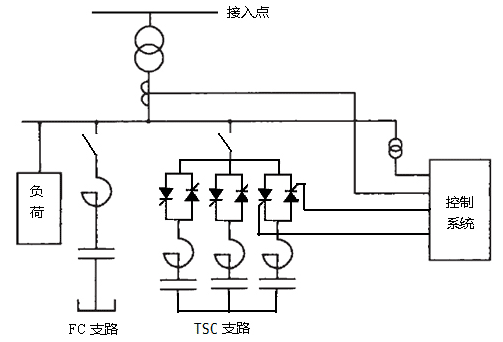

       如上圖,TSC動態無功功率補償裝置由光纖觸發控制系統、閥控系統、電抗器、電容器等組合而成??刂葡到y(tǒng)由PLC實時監測、智能調節。電容器組由晶閘管投切,當控制器檢測到的無功電流值過了整定值時,自動判斷出需投電容器組的級數,控制調節器對指定的晶閘管輸出觸發信號,使之導通將電容器組投入運行。當負載無功電流值低于整定值時,控制器給出控制信號,觸發器停發觸發信號而將電容器組退出工作。以上工作狀態完全自動進行,確保投切電容器無沖擊、無涌流、無過渡過程。

裝置構成
系統控制保護屏
結構:標準柜式結構
作用:控制屏根據檢測的系統無功電流自動判斷需要投切電容器組的級數,通過控制調節器對相應的晶閘管發出或停發觸發信號。保護屏為電容器組的穩定可靠運行提供完善的保護功能。
晶閘管閥組
接受來自控制系統的信號,投入或退出相應級數的電容器。高壓晶閘管可按用戶需求選用國內外質優產品,性能良好。高頻恒流環自取能,觸發監控,BOD保護等多種功能。
室外電容器
結構:開放式框架結構
作用:通過被投入或被退出來調節系統容性無功。

技術特點
1、控制具有高可靠性,而且操作簡單,與系統連接時,不需要考慮交流系統相序;
2、采用光纖觸發技術,實現一次系統和二次系統隔離,解決干擾問題,保證了觸發脈沖同步和精度;
3、采用晶閘管控制投切電容器組,實現晶閘管電壓過零投切,提高設備的使用壽命;
4、晶閘管閥組結構可采用柜式和開放模塊式,可供用戶自行選擇;
5、根據電壓、無功、理想功率因數自動投切電容器組,并可實現分級、多級投切,使補償更加準確,達到期望要求;
6、改善電壓質量,穩定系統電壓,抑制電壓閃變;
7、配有高速通信接口,可以作為獨立的設備單元工作,也可通過通信接口和變電站內其他保護和監控設備聯網構成變電站綜合自動化系統,滿足變電站無人、少人值班和集中控制等多種運行管理模式要求;
8、大屏幕觸摸屏界面,記錄讀取數據更直接,良好的人機對話功能。
9、可與TCR進行組合控制,使補償效果更佳;
10、適合于負載頻繁波動的場合。

應用領域
風電場、電弧爐、冶金、電氣化鐵路、提升機、煤炭、煉鋼廠、電力變電站、化工、石油、礦山、建筑等。
