簡述

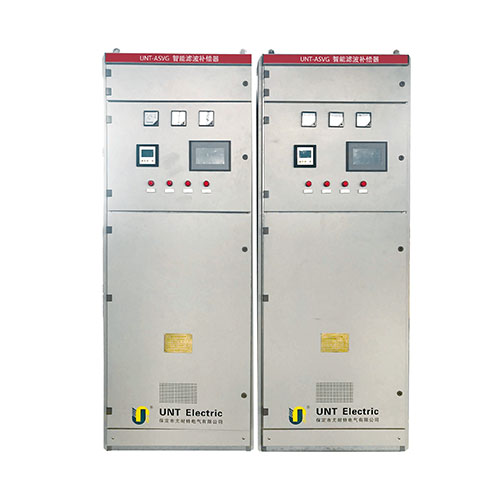

       低壓靜止無功的發生器（SVG：Active Power Filter）針對我國400V標準電網無功補償，我司特推出自主知識產權、創新型SVG電力電子裝置系統。該系統采用國際三電平技術，能夠進行動態無功補償，改善電網功率因數。

基本原理
       SVG以并聯的方式接入電網，通過實時檢測負載的諧波分量，采用PWM變換技術，將與諧波和分量大小相等，方向相反的電流注入供配電系統中。實現抑制諧波功能的設備，使供電系統滿足《GB/T 14549-93 電能質量共用電網諧波》要求。

功能與特色
?PF0.99級無功補償功能，三相不平衡補償功能
?3DSP+CPLD全數字控制方式；
?實時補償全響應時間小于10ms，動態響應時間小于100μs ；
?輸入電壓及頻率范圍寬，適合柴油機供電和惡劣供電現場，電壓上限460V，下限240V；
?功率損耗低（小于設備視在功率的3%）,實際效率>97%；
?FFT、智能FFT、瞬時無功三種算法模式；
?穩定性好：對電網系統呈無窮大阻抗，不影響電網系統阻抗；且輸出波形無瑕疵，不會影響其他設備；
?應用簡單靈活：模塊化結構，安裝方便，可與其他配電系統配合使用；
?維護及擴容方便：支持模塊化簡單更換和擴容，支持插拔，防呆設計確保無需專業人員現場維護；
?容量覆蓋廣：可實現50kvar ~ 500kvar單柜容量；
?補償容量等于安裝容量，不受系統電壓跌落影響；
?全工況應用能力：可抗40℃環境，抗震9級，且可與柴油機發電系統兼容并列運行；
?友好中英文操作界面：事件記錄，自動故障報警，有故障記錄及參數設置功能以及故障記錄等；
?完備的功能設置：參數個性化設置功能，自檢啟動功能， EPO 緊急關機功能；
?7英寸觸摸彩屏監控系統。
